تُستخدم الأسطوانات ذات التشكيلات الأوروبية على نطاق واسع في أنظمة أجهزة الأبواب التجارية والسكنية في جميع أنحاء العالم، بما في ذلك تطبيقات أبواب النار. إن ملف تعريفها الموحد ووظائفها المتنوعة ونطاقها الواسع من التكوينات يجعلها مناسبة لمختلف متطلبات التحكم في الوصول والأمان والمفتاح.
بالنسبة للمهندسين المعماريين ومصنعي الأبواب وموزعي الأجهزة ومقاولي المشاريع، فإن اختيار أسطوانة ذات شكل أوروبي يتضمن أكثر من مجرد اختيار الطول. يشرح هذا الدليل الأنواع الرئيسية لأسطوانات التشكيل باليورو، وكيفية تحديد أبعادها وقياسها، والمعايير ذات الصلة، وإعدادات المفاتيح الشائعة، والعوامل التي يجب مراعاتها عند تحديد الأسطوانات للتطبيقات التجارية وأبواب الحماية من الحرائق - مما يساعدك على اختيار أسطوانة التشكيل المناسبة لمشاريعك.

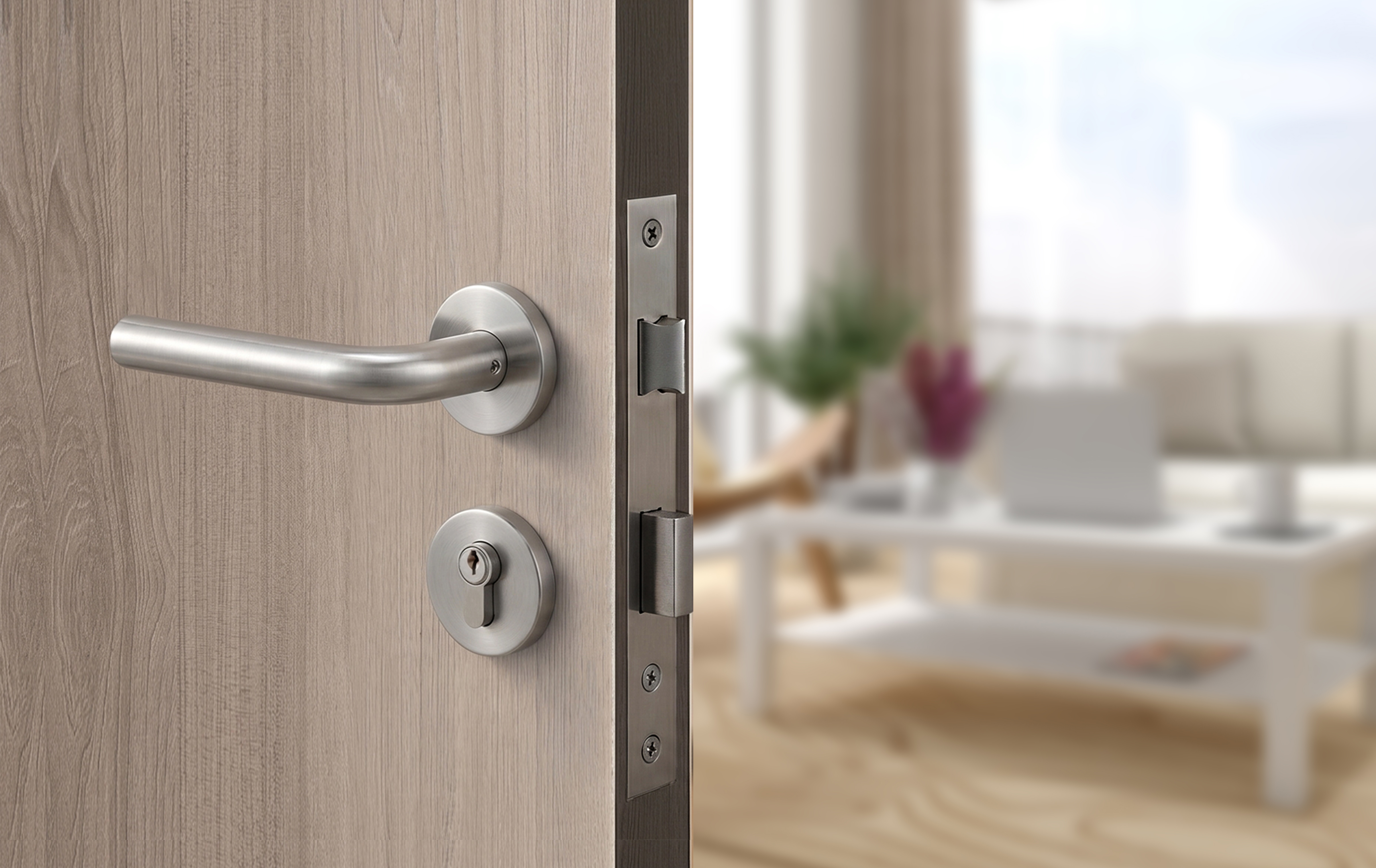

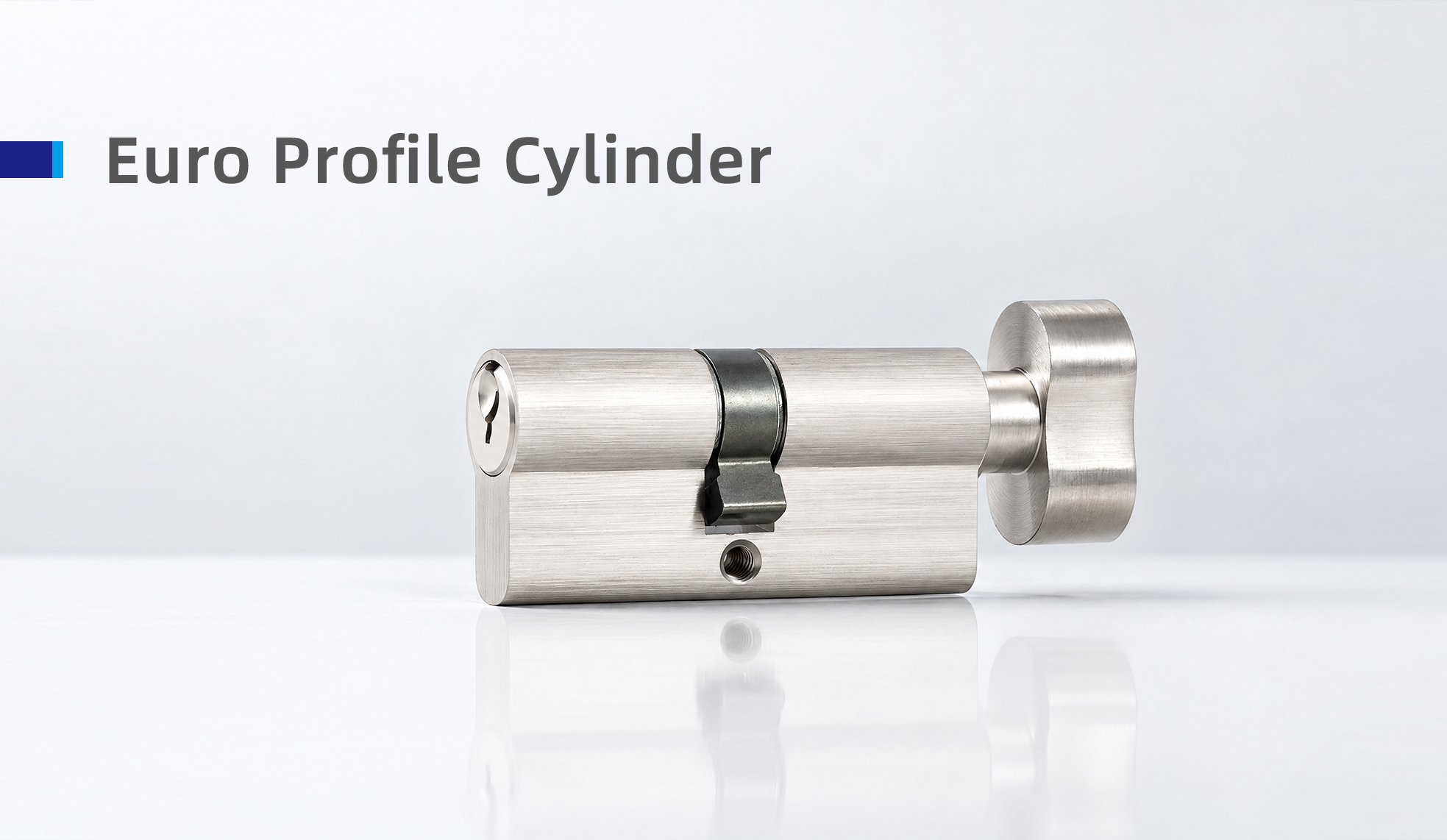

أسطوانة اليورو، وتسمى أيضًا أسطوانة اليورو أو أسطوانة قفل اليورو، هي نوع من الأسطوانات يشيع استخدامها مع أقفال النقر القياسية الأوروبية . يسمح شكلها المميز باليورو للأسطوانة بأن تتناسب مع فتحة الأسطوانة المقابلة في قفل نقر متوافق. تستخدم الأسطوانة مفتاحًا للتحكم في قفل الباب وفتحه. وهذا يوفر قفلًا موثوقًا به والتحكم في الوصول.
تعمل الأسطوانة الجانبية باليورو على آلية بهلوان الدبوس. تتماشى المسامير الداخلية ذات الأطوال المختلفة بدقة مع قطع المفاتيح، مما يتيح للأسطوانة الدوران فقط عند إدخال المفتاح الصحيح. عند إدخال المفتاح وإدارته، تقوم آلية الأسطوانة بتدوير الكامة المركزية. تقوم الكاميرا بعد ذلك بتشغيل آلية القفل المتوافقة، مما يسمح بقفل الباب أو فتحه.

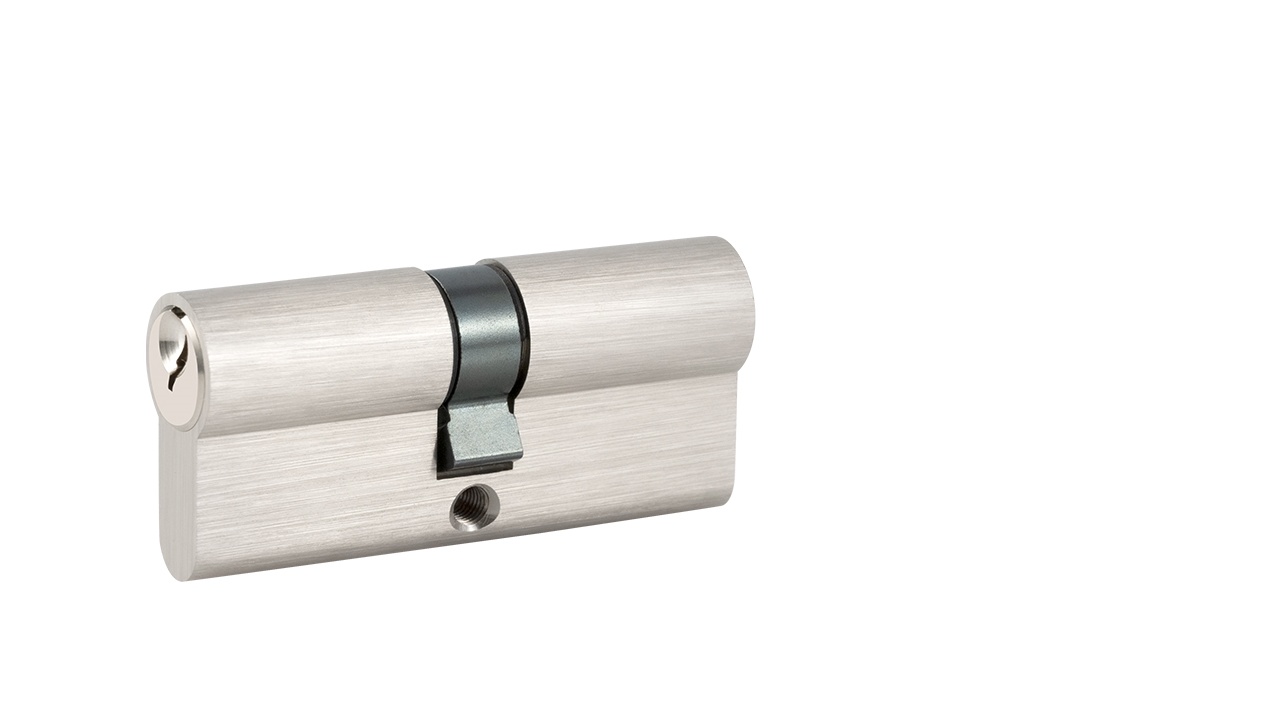

يتم تشغيل أسطوانة جانبية مزدوجة باليورو بواسطة مفتاح على جانبي الباب. يوفر هذا التكوين أمانًا محسنًا ومناسبًا للتطبيقات التي يتطلب فيها كلا الجانبين وصولاً متحكمًا، مثل المداخل الرئيسية والأبواب الأمامية السكنية وأبواب المكاتب.

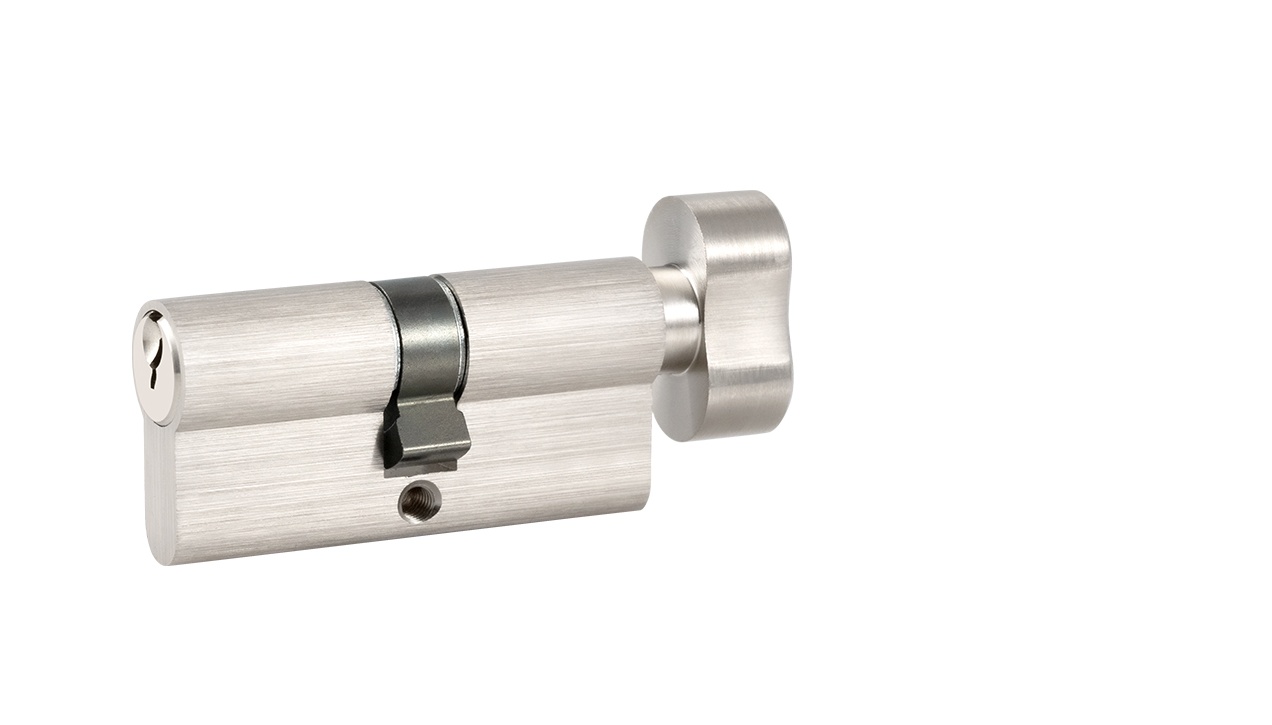

تجمع أسطوانة القفل الأوروبي ذات الإبهام بين جانب يعمل بالمفتاح مع دوران الإبهام على الجانب الآخر، ويتيح جانب الإبهام فتح الباب بدون مفتاح. يوازن هذا التكوين بين الأمان والراحة، وهو عملي بشكل خاص في حالات الطوارئ، مما يتيح فتح القفل والهروب بسرعة دون البحث عن مفتاح.

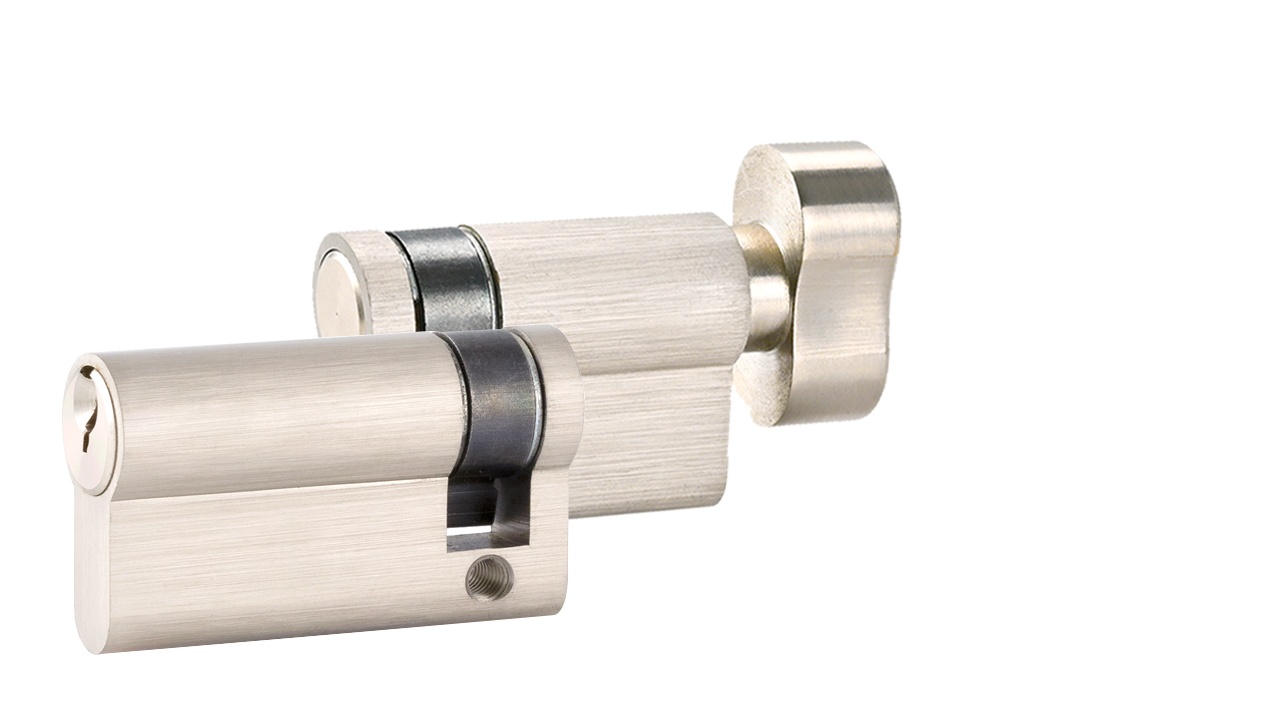

أسطوانة نصف يورو (وتسمى أيضًا أسطوانة مفردة بملف يورو) قابلة للتشغيل من جانب واحد فقط وهي متوفرة في نسختين: نصف أسطوانة مع مفتاح ونصف أسطوانة يورو. يتم تشغيل الإصدار المزود بمفتاح بواسطة مفتاح من جانب واحد، مما يجعله مناسبًا لغرف التخزين والجراجات والتطبيقات المماثلة حيث يكون القفل وفتح القفل مطلوبًا فقط من الخارج. يتم تشغيل إصدار الإبهام من خلال دوران الإبهام من جانب واحد، مما يسمح بالقفل وفتح القفل بسرعة وبدون مفتاح من هذا الجانب.

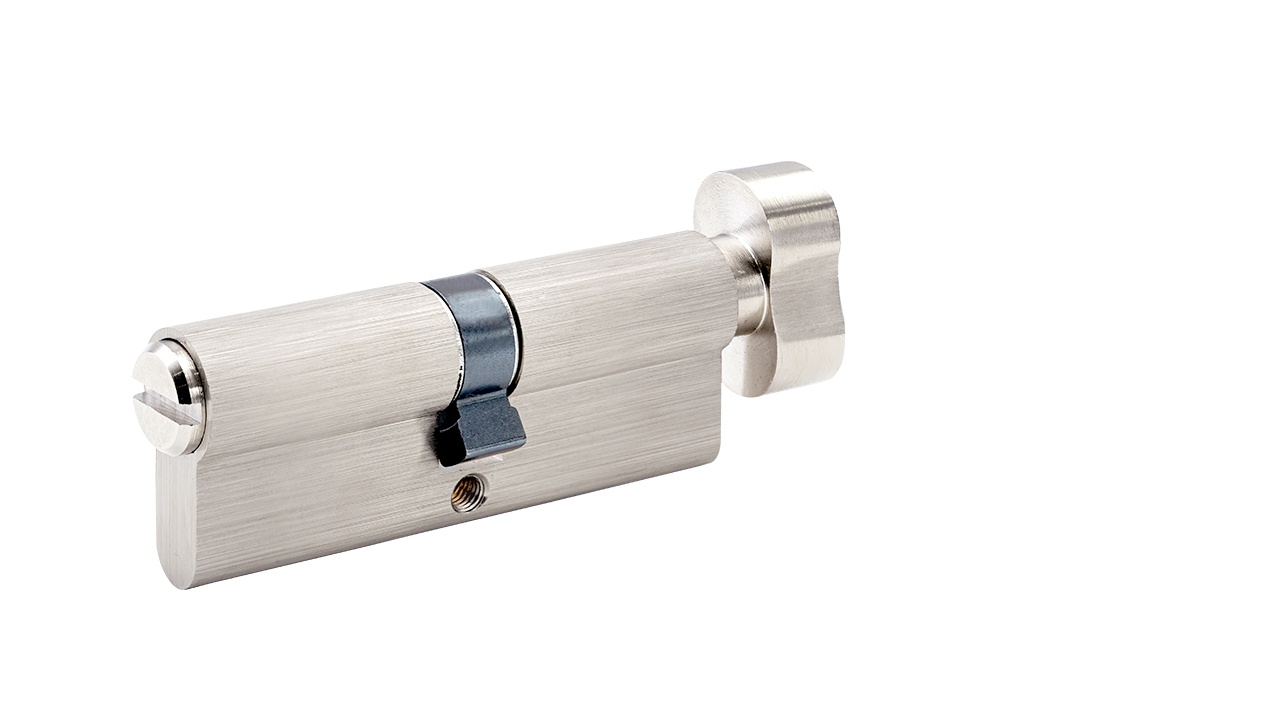

تم تصميم أسطوانة الملف الشخصي للحمام باليورو لتطبيقات الخصوصية. يتميز بوجود إبهام من الداخل وفتحة تحرير للطوارئ من الخارج. تسمح فتحة الإبهام الداخلية بالقفل وفتح القفل بدون مفتاح من أجل الخصوصية، بينما تتيح فتحة تحرير الطوارئ الخارجية الوصول من الخارج في حالات الطوارئ، عادةً باستخدام عملة معدنية أو أداة مسطحة. يوفر هذا التكوين حلاً عمليًا للخصوصية للحمامات والأبواب الداخلية المماثلة.
عند اختيار أسطوانة ملف التعريف، فإن طولها مهم جدًا أيضًا. تتوفر الأقفال الأسطوانية ذات الشكل الأوروبي بمجموعة من الأطوال لتناسب سماكة الأبواب المختلفة وموضع التثبيت الفعلي لقفل النقر داخل الباب.
لا يؤثر طول الأسطوانة على المظهر والملاءمة والمتانة فحسب، بل يؤثر أيضًا على الأمان. الأسطوانة التي تبرز كثيرًا تكون عرضة للهجمات القسرية مثل القطع والتحديق. يتم وضع جهاز قصير جدًا داخل الجهاز، ويتلاءم بشكل فضفاض، ويحبس الغبار والحطام بسهولة. الحجم الصحيح فقط هو الذي يسمح للأسطوانة الجانبية بالعمل بسلاسة وإطالة عمر الخدمة.
هناك ثلاثة عوامل تحدد الطول المطلوب: سمك الباب الفعلي، وسمك شعار الأسطوانة أو اللوحة الخلفية للمقبض، وموضع قفل النقر.
في معظم الحالات، يتم تثبيت قفل نقر على الخط المركزي للباب، وتكون الأسطوانة القياسية ذات الطول المتساوي كافية. عندما يتم تركيب القفل بعيدًا عن المركز، يلزم وجود أسطوانة ذات شكل يورو أوفست - على سبيل المثال، 30 مم من الخارج و40 مم من الداخل.

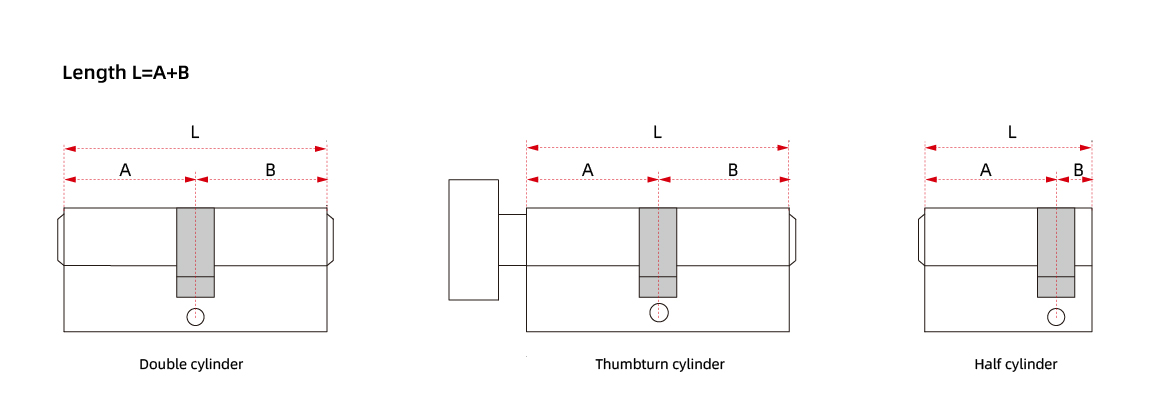

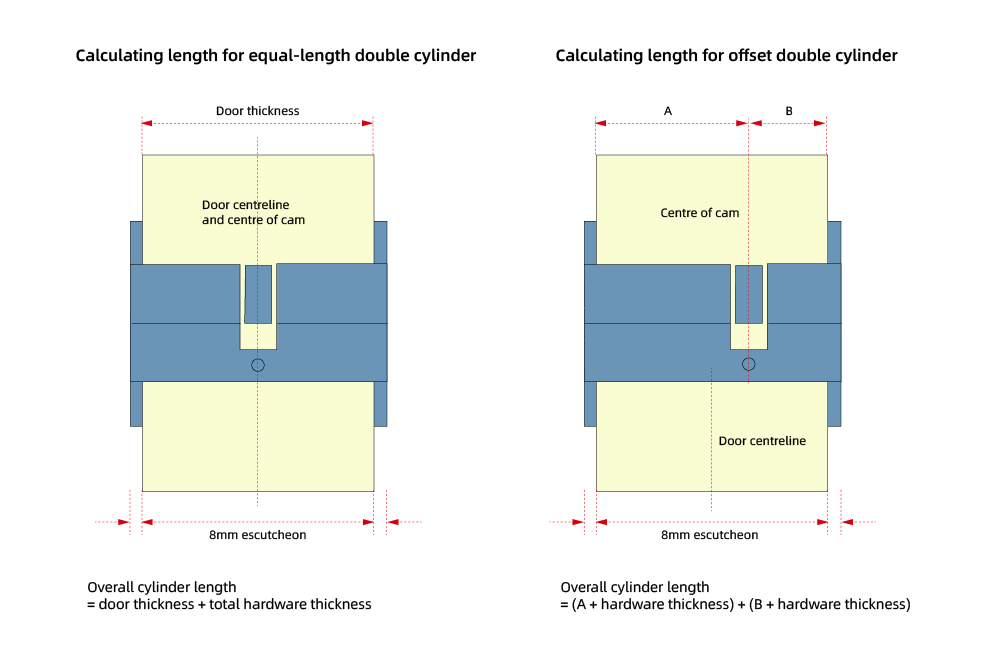

يعتمد قياس أسطوانة القفل ذات الشكل الأوروبي عادةً على المسافة من مركز موضع برغي التثبيت إلى كل طرف من طرفي الأسطوانة. بالنسبة للأسطوانات من النوع المتقلب، لا يتم تضمين جزء الدوران نفسه في القياس. فيما يلي صيغ حساب القياس لأسطوانات التشكيل باليورو.
يتم تغطية الأسطوانات ذات الشكل الأوروبي بواسطة EN 1303:2015 ، وهو المعيار الأوروبي الأساسي الذي يحدد المتطلبات وطرق الاختبار لأسطوانات القفل. يقوم بتقييم الأداء بما في ذلك المتانة والأمان المتعلق بالمفتاح ومقاومة التآكل ومقاومة الهجوم الجسدي.
يستخدم EN 1303 نظام ترميز مكون من 8 أرقام لتقييم أداء الأسطوانة. يمثل كل رقم خاصية أداء واحدة، مما يتيح مقارنة الأداء المباشرة بين نطاقات الأسطوانات المختلفة. تتوافق الأسطوانات ذات الدرجات الرقمية المختلفة مع سيناريوهات التطبيق المختلفة مثل المباني السكنية والمرافق العامة. عند تحديد الأسطوانات لتطبيقات أبواب النار، يحدد المعيار EN 1303 متطلبات ملاءمة إضافية لهذه المنتجات. ولذلك، هناك حاجة إلى عمليتي تحقق منفصلتين لمشاريع أبواب مقاومة للحريق: الأداء الميكانيكي المتوافق مع EN 1303، وأداء مقاومة الحريق الذي تم التحقق من صحته من خلال معايير اختبار الحريق المخصصة.
للحصول على شرح مفصل لنظام الترميز EN 1303، راجع دليلنا المخصص:
دليل إلى EN 1303: 2015 - أسطوانات لنظام ترميز الأقفال
يتم استخدام الأسطوانات ذات التشكيل الجانبي الأوروبي مع أقفال نقر وفقًا للمعايير الأوروبية على أبواب النار. ومع ذلك، في هذا السياق، لا تعد الأسطوانة مجرد مكون قفل: يعتمد الأداء المضاد للحريق لمجموعة كاملة من أبواب الحماية من الحرائق على الأداء المشترك لصفائح الباب، والإطار، والقفل، والأسطوانة، والمفصلات، والمقابض، والأختام، والأجهزة الأخرى ذات الصلة، جنبًا إلى جنب مع أدلة الاختبار أو التقييم القابلة للتطبيق.
كما هو موضح في قسم EN 1303، فإن الامتثال لمعيار المنتج وحده لا يجعل الأسطوانة مناسبة لباب النار. في الممارسة العملية، هناك حاجة إلى ثلاثة فحوصات:
توافق القفل - يجب أن يتطابق شكل الأسطوانة وكاميرتها وأبعادها مع علبة القفل التي ستعمل بها.
تصنيف مدى ملاءمة الحريق - يجب أن يؤكد تصنيف EN 1303 الخاص بالأسطوانة على مدى ملاءمتها للاستخدام في مجموعات أبواب النار.
دليل اختبار الحريق أو التقييم - اطلب الوثائق الداعمة من الشركة المصنعة وتحقق من نطاقها: مجموعات الأبواب والتكوينات التي تغطيها، وما إذا كان تصنيف مقاومة الحريق يتطابق مع التصنيف المطلوب للمشروع.

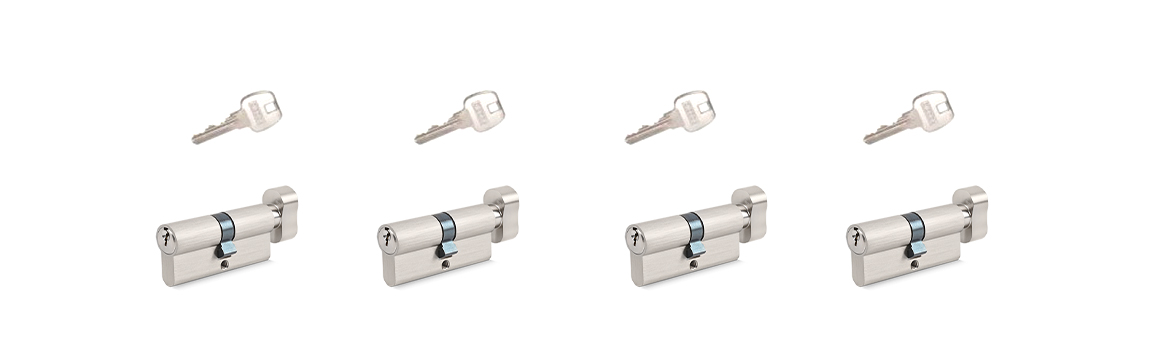

تم تصميم كل أسطوانة جانبية بمجموعتها المتحركة الخاصة - ترتيب الدبوس الذي يجعل كل أسطوانة قابلة للتشغيل فقط بواسطة مفتاحها الخاص، والمفاتيح غير قابلة للتبديل بين الأسطوانات. هذا هو تكوين الأسطوانة الأساسي والمستخدم على نطاق واسع، وتكوين الإمداد القياسي لأسطوانات ملف تعريف DIROCK.

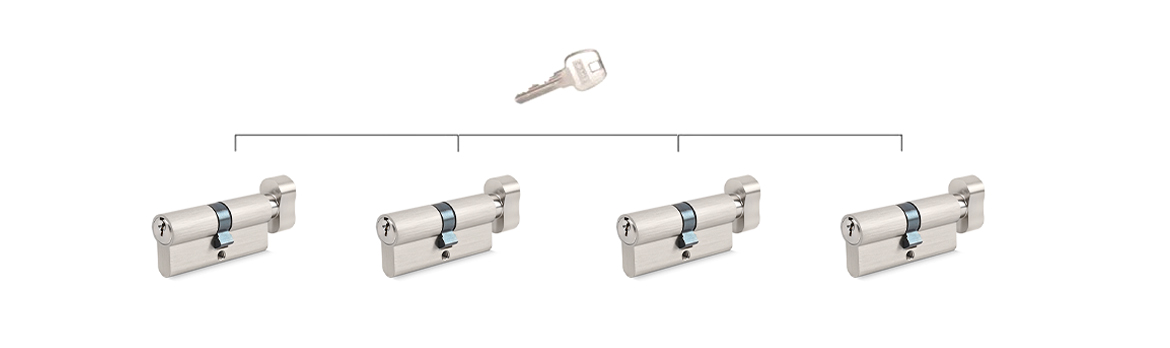

في التكوين المتشابه، تشترك جميع الأسطوانات الموجودة في نفس المجموعة في إعداد غرفة الدبوس المتماثل، لذلك يقوم مفتاح واحد بتشغيل كل أسطوانة في المجموعة. يؤدي هذا إلى تبسيط إدارة المفاتيح إلى حد كبير - حيث يمكن للمستخدمين المرور عبر أبواب متعددة دون حمل مجموعة كبيرة من المفاتيح. وهي مناسبة بشكل خاص للمشاريع التي تحتوي على العديد من الأبواب الخارجية أو المشاريع التي تتطلب الوصول الموحد، مثل المداخل المختلفة للمبنى التجاري.

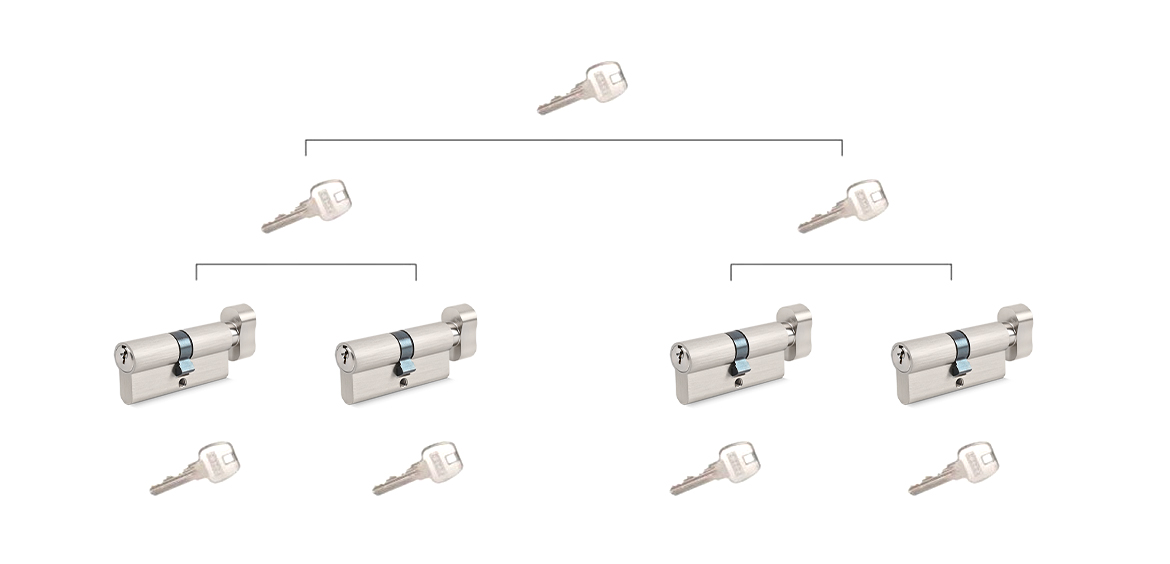

يقوم نظام المفتاح الرئيسي بتنظيم أسطوانات قفل الباب في تسلسل هرمي لحقوق الوصول. تحتوي كل أسطوانة على مفتاح خاص بها يعمل على تشغيل تلك الأسطوانة فقط، بينما يقوم المفتاح الرئيسي بتشغيل جميع الأسطوانات ضمن المجموعة المخصصة لها - أو النظام بأكمله، في المستوى الأعلى. في الأنظمة الأكبر حجمًا، يوجد مفتاح رئيسي كبير فوق عدة مفاتيح رئيسية، يتحكم كل منها في منطقة أو قسم محدد.
الميزة الرئيسية هي إدارة المفاتيح: مفتاح رئيسي واحد يحل محل مجموعة كبيرة من المفاتيح، ويمكن تقسيم الوصول حسب القسم أو المنطقة أو مجموعة المستخدمين. وبالتالي فإن أنظمة المفاتيح الرئيسية هي ممارسة قياسية في المباني التجارية والمستشفيات والمدارس والمكاتب.
يمكن لنظام واحد أن يجمع بين الأسطوانات ذات المفاتيح الفردية ومجموعات المفاتيح المتشابهة، ويمكنه أيضًا أن يشمل أنواعًا مختلفة من الأقفال، بما في ذلك الأسطوانات والأقفال ذات الشكل الأوروبي - وهو خيار عملي للمشروعات المعقدة.
فيما يلي مقارنة سريعة بين أنظمة المفاتيح المختلفة، والمفاتيح على حد سواء، وأنظمة أسطوانات المفتاح الرئيسي.
نظام المفاتيح | المبدأ الأساسي |
مرتبطا بالاختلاف | كل اسطوانة تعمل بمفتاحها الخاص |
مرتبطا على حد سواء | تعمل الأسطوانات المتعددة بنفس المفتاح |
نظام المفتاح الرئيسي | توفر المفاتيح المختلفة مستويات وصول هرمية |
عند اختيار أسطوانة ذات شكل يورو، ضع العوامل التالية في الاعتبار:
تحدد أنواع الأبواب المختلفة متطلبات مختلفة للأسطوانة الجانبية. أبواب مقاومة للحريق تتطلب أسطوانات مثبتة صلاحيتها للحريق؛ تتطلب الأبواب الخارجية والمباني العامة ذات الحركة المرورية العالية درجات أعلى من المقاومة للهجوم والمتانة؛ غالبًا ما تحتاج الأبواب البلاستيكية والأبواب الجانبية إلى أطوال أسطوانات غير محددة.
هناك بعدان يحددان ما إذا كانت الأسطوانة تعمل بقفل معين:

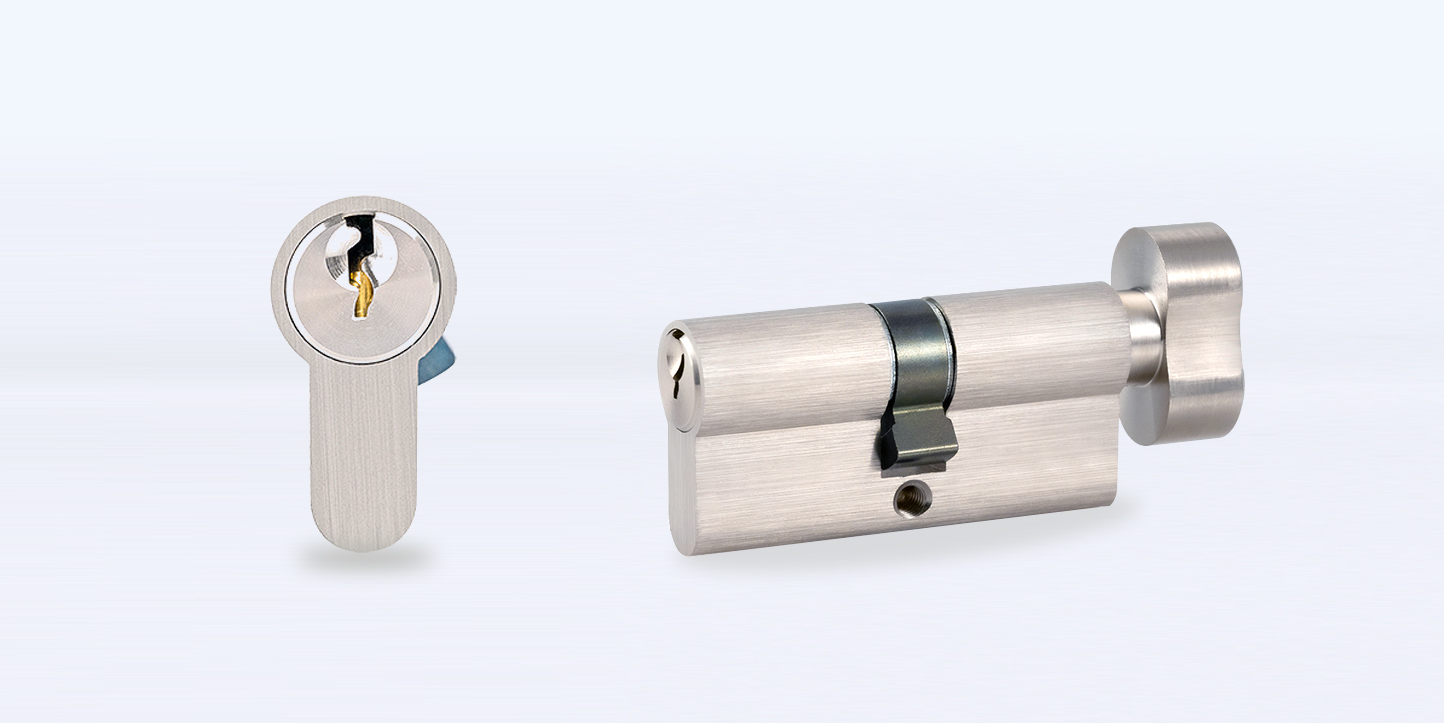

المقطع العرضي: يجب أن يتطابق ملف تعريف الأسطوانة مع فتحة الأسطوانة في علبة القفل. يترك القسم الأصغر حجمًا اللعب المفرط، مما قد يمنع الكاميرا من قيادة آلية القفل بشكل صحيح؛ قسم كبير الحجم لن يصلح على الإطلاق.

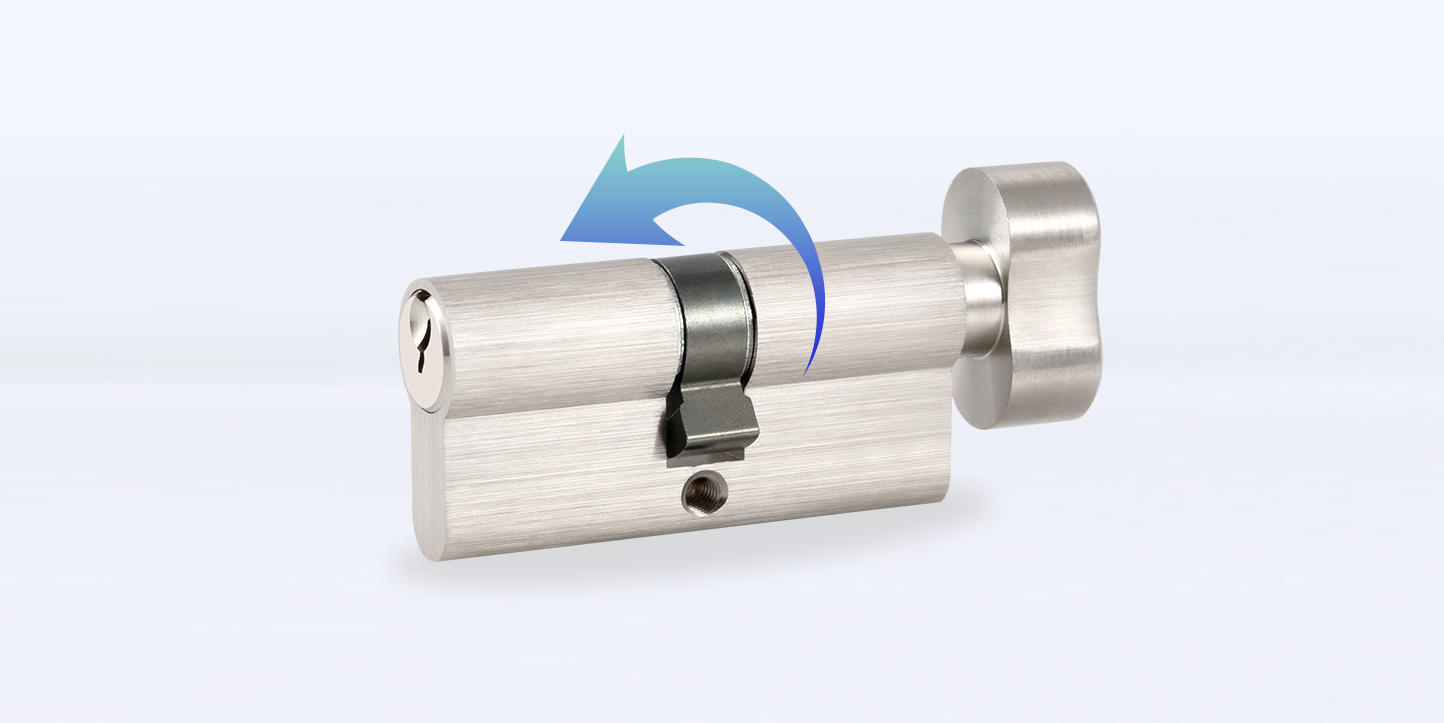

نصف قطر دوران الكامة: يجب أن يتطابق نصف قطر دوران الكامة مع متطلبات محرك القفل. قد يفشل نصف القطر الصغير جدًا في رمي المزلاج بالكامل أو يتسبب في الالتصاق؛ واحدة كبيرة جدًا لن تعمل على تشغيل آلية الترباس.
تضمن الأسطوانات المطابقة للمعيار DIN 18252 توافق الأبعاد مع أقفال النقر القياسية الأوروبية.
يجب أن يتناسب طول الأسطوانة مع سمك الباب، واختيار الطول المناسب وفقًا لسمك الباب بالإضافة إلى سمك الشعارات أو الألواح الخلفية. قم بالقياس بدقة للتأكد من أن الأسطوانة تستقر مع الأجهزة للحصول على مظهر أنيق وتركيب آمن.
حدد اسطوانة ذات درجات الأمان المناسبة للتطبيق. يصنف المعيار EN 1303 الأسطوانات حسب الأمان المتعلق بالمفتاح (1-6) ومقاومة الهجوم (0، A-D). تشير هذه الدرجات إلى قدرة الأسطوانة على مقاومة التلاعب بالمفاتيح والهجوم الجسدي، مثل الحفر والقطع والالتقاط. التحقق من رمز التصنيف وتحديد الأسطوانات المعتمدة بدلاً من المنتجات غير المصنفة.
اختر نوع الأسطوانة حسب وظيفة الباب: أسطوانة مزدوجة، أسطوانة دوارة، نصف أسطوانة، أو أسطوانة حمام. تتطلب أبواب الهروب اهتمامًا خاصًا لضمان الخروج الآمن بدون مفتاح.
اختر مفتاحًا مختلفًا، أو مفتاحًا على حد سواء، أو نظام مفتاح رئيسي وفقًا لكيفية تنظيم الوصول عبر المشروع.
تعتبر الأسطوانات ذات الشكل الأوروبي بمثابة حل قفل متعدد الاستخدامات، وهي متوفرة بأنواع وأحجام وتكوينات مفاتيح مختلفة لتناسب متطلبات الأبواب المختلفة. إن فهم كيفية عملها وكيفية قياسها بشكل صحيح والمعايير المطبقة يساعد على ضمان اختيار الأسطوانة المناسبة لكل من التطبيقات السكنية والتجارية.
لدعم المشروع، توفر DIROCK أسطوانات EN 1303 يورو جنبًا إلى جنب مع الوثائق الفنية وإرشادات المواصفات للمشروعات التجارية وأبواب الحماية من الحرائق. تواصل معنا للحصول على مزيد من المعلومات المحددة للمشروع.
س1. هل يمكن استبدال أسطوانة التشكيل باليورو أو تركيبها على باب موجود؟
نعم. يمكن استبدال الأسطوانة ذات الشكل الأوروبي أو تركيبها على باب موجود دون تغيير قفل النقر أو تغيير هيكل الباب، بشرط أن تتوافق الأسطوانة الجديدة مع علبة القفل والطول المطلوب. يتم تأمين الأسطوانة بواسطة برغي تثبيت واحد ويمكن إزالتها واستبدالها بسرعة. وهذا يجعلها ترقية عملية لتغيير المفاتيح أو التآكل أو تجديد المشروع.
س2. كيف أعرف حجم قفل الأسطوانة الذي أحتاجه?
قم بقياس سمك الباب، بالإضافة إلى سمك شعار النبالة أو اللوح الخلفي للمقبض على كل جانب. وبدلاً من ذلك، قم بقياس الأسطوانة الموجودة من مركز فتحة برغي التثبيت إلى كل طرف، ثم قم بإضافة البعدين.
س3. هل أقفال أسطوانة اليورو آمنة؟?
يمكن أن تكون الأسطوانات ذات الشكل الأوروبي آمنة عندما تتوافق مع المعايير المعترف بها مثل EN 1303 ويتم تركيبها بشكل صحيح. يصنف المعيار EN 1303 الأسطوانات حسب الأمان المرتبط بالمفتاح ومقاومة الهجوم، والتي تشير معًا إلى قدرة الأسطوانة على مقاومة التلاعب بالمفاتيح والهجوم الجسدي.
س 4. هل تدعم أسطوانات الملف الشخصي باليورو أنظمة المفاتيح الرئيسية؟
نعم. يمكن دمج الأسطوانات ذات الشكل الأوروبي في نظام المفتاح الرئيسي، مما يتيح إدارة المفاتيح المركزية عبر أبواب متعددة لمشاريع المباني التجارية والعامة.
