EN 1935 - شرح التصنيف للمفصلات أحادية المحور

تحدد هذه المواصفة القياسية الأوروبية متطلبات الأداء وطرق الاختبار للمفصلات أحادية المحور للأبواب والنوافذ، والتي تغطي كلا من أنواع الرفع والمسمار الثابت. للاستخدام في مجموعات أبواب الحريق/الدخان، يجب اختبار المفصلات أحادية المحور وفقًا للمعيار EN 1634-1 لمقاومة الحريق، بالإضافة إلى الاختبارات المحددة في هذه المواصفة القياسية؛ ويحدد ملحق هذا المعيار المتطلبات الإضافية لهذه المنتجات.

يصنف BS EN 1935:2002 المفصلات باستخدام نظام ترميز مكون من 8 أرقام. يمثل كل رقم خاصية أداء محددة: فئة الاستخدام، والمتانة، وكتلة باب الاختبار، ومقاومة الحريق، والسلامة، ومقاومة التآكل، والأمان، ودرجة المفصلات. يتم اختبار كل خاصية وتقييمها وفقًا لمتطلبات المعيار. يساعد نظام التصنيف هذا المحددين على اختيار المفصلات المناسبة للتطبيق المقصود.

نظام ترميز مكون من ثمانية -أرقام

الرقم 1 - فئة الاستخدام

تم تحديد أربع فئات من الاستخدام للمفصلات.

درجة	فئة	المعايير الأساسية​	نموذجية من التطبيقات
1	واجب خفيف	تردد منخفض للاستخدام. المستخدمين الذين لديهم حافز كبير لممارسة الرعاية؛ فرصة ضئيلة للحوادث أو سوء الاستخدام	أبواب منزلية داخلية المكاتب والمناطق التي لا يمكن لعامة الناس الوصول إليها
2	واجب متوسط	متوسط ​​​​تكرار الاستخدام. المستخدمين مع بعض الحوافز لممارسة الرعاية؛ بعض فرصة وقوع حوادث أو سوء الاستخدام	المواقف المنزلية وغيرها: المكاتب والمناطق ذات الوصول المحدود لعامة الناس
3	واجب ثقيل	ارتفاع وتيرة الاستخدام من قبل الجمهور أو غيرهم مع عدم وجود حافز كبير لممارسة الرعاية؛ احتمال كبير للحوادث أو سوء الاستخدام	المباني العامة والمؤسسية مثل المستشفيات
4	واجب شديد	الاستخدام العنيف المتكرر	المناطق ذات المخاطر العالية للإساءة المتعمدة أو الهجوم العنيف

الرقم 2 - المتانة

تم تحديد ثلاث درجات للمفصلات المصنعة وفقًا لهذا المعيار الأوروبي:

الدرجة 3: 10000 دورة اختبار، مخصصة للاستخدام على النوافذ فقط

الدرجة الرابعة: 25000 دورة اختبار، مخصصة للاستخدام على النوافذ والأبواب

الدرجة السابعة: 200000 دورة اختبار، مخصصة للاستخدام على الأبواب فقط

الرقم 3 - اختبار كتلة الباب

تم تحديد ثمانية درجات لكتلة الأبواب:

الصف 0: ما يصل إلى 10 كجم

الدرجة الأولى: ما يصل إلى 20 كجم

الدرجة الثانية: ما يصل إلى 40 كجم

الدرجة الثالثة: حتى 60 كجم

الدرجة الرابعة: حتى 80 كجم

الدرجة الخامسة: حتى 100 كجم

الدرجة السادسة: حتى 120 كجم

الدرجة السابعة: حتى 160 كجم

الرقم 4 - مدى ملاءمتها للاستخدام على أبواب حجرة الحريق/الدخان

يتم تحديد درجتين:

الفئة G 0: غير مناسبة للاستخدام في مجموعات الأبواب المقاومة للحريق و/أو أبواب التحكم في الدخان؛

الفئة G 1: مناسبة للاستخدام في مجموعات الأبواب المقاومة للحريق/الدخان مع مراعاة التقييم المرضي لمساهمة المفصلات في مقاومة الحريق لمجموعات الأبواب/الحريق المحددة.

الرقم 5 - السلامة

المفصلات أحادية المحور مطلوبة لتلبية المتطلبات الأساسية للسلامة في الاستخدام. لذلك، تم تحديد الدرجة 1 فقط.

رقم 6 - مقاومة التآكل

تم تحديد خمس درجات لمقاومة التآكل وفقًا للمعيار EN 1670:

G rade 0: لا توجد مقاومة محددة للتآكل

G الدرجة 1: مقاومة خفيفة، 24 ساعة

G الدرجة 2: مقاومة معتدلة، 48 ساعة

G الصف 3: مقاومة عالية، 96 ساعة

G الدرجة 4: مقاومة عالية جدًا، 240 ساعة

الأمن الرقمي 7 - - مقاومة السرقة

يتم تحديد درجتين من الأمان للمفصلات:

الفئة G 0: غير مناسبة للاستخدام في مجموعات الأبواب المقاومة للسرقة؛

فئة G 1: مناسبة للاستخدام في مجموعات الأبواب المقاومة للسرقة.

درجة المفصلي 8 - الرقمي

تم تحديد أربعة عشر درجة من المفصلات في هذه المواصفة القياسية الأوروبية، كما هو موضح في الجدول أدناه.

درجة المفصلة	طلب	دورات اختبار المتانة	اختبار كتلة الباب
1	نافذة	10 000	10 كجم
2	نافذة	10 000	20 كجم
3	نافذة / باب	25 000	20 كجم
4	باب	200 000	20 كجم
5	نافذة	10 000	40 كجم
6	نافذة / باب	25 000	40 كجم
7	باب	200 000	40 كجم
8	نافذة	10 000	60 كجم
9	نافذة / باب	25 000	60 كجم
10	باب	200 000	60 كجم
11	باب	200 000	80 كجم
12	باب	200 000	100 كجم
13	باب	200 000	120 كجم
14	باب	200 000	160 كجم

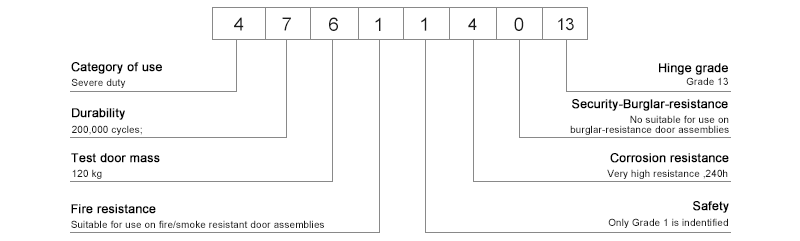

مثال - رمز التصنيف C لمفصلة باب النار 1935 DIROCK EN

رمز التصنيف: 4 7 6 1 4 0 13

توضيح:

4: الاستخدام الشديد

7: 200000 دورة اختبار المتانة

6: اختبار كتلة الباب حتى 120 كجم

1: مناسبة لتجميعات أبواب تقسيم الحريق/الدخان

1: تمت الموافقة على السلامة

4: 240 ساعة مقاومة للتآكل

0: غير مناسب للاستخدام على مجموعات الأبواب المقاومة للسرقة

13: المفصلي الصف 13

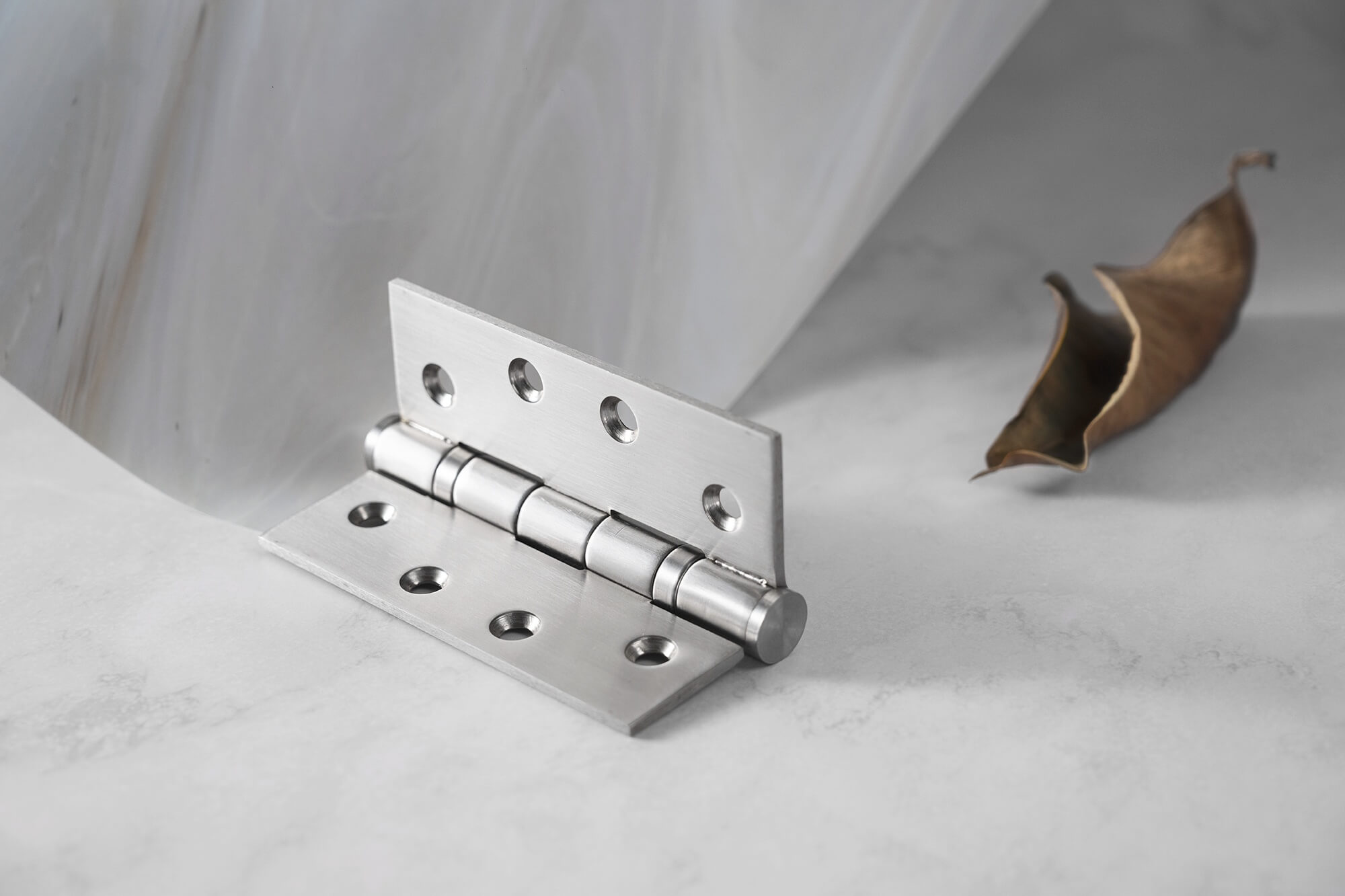

يمثل هذا التصنيف مفصلات أبواب مقاومة للحريق تحمل علامة CE المخصصة للمباني العامة والتجارية. إذا كنت تبحث عن مفصلات أبواب لأبواب النار، فتصفح مجموعة مفصلات DIROCK.

خاتمة

عند تحديد مفصلات أحادية المحور لمشاريع البناء، يوفر نظام الترميز EN 1935 المكون من 8 أرقام بيانات أداء موضوعية قائمة على الاختبار بدلاً من الاعتماد فقط على المواد أو الأبعاد أو المظهر. يوفر نظام التصنيف هذا طريقة واضحة وموحدة للتحقق من خصائص الأداء الرئيسية للمفصلة - بدءًا من المتانة واختبار كتلة الباب وحتى مقاومة الحريق ومقاومة التآكل.

يساعد فهم نظام الترميز هذا المهندسين المعماريين والمقاولين ومصنعي الأبواب على اتخاذ اختيارات مستنيرة، والتخفيف من مخاطر المشروع الناجمة عن أخطاء المواصفات وضمان مطابقة أداء المفصلة بدقة مع متطلبات التطبيق في الموقع.
